П-образный профиль – что это такое и где применяется

П-образный профиль – это конструктивный металлический элемент с поперечным сечением в виде буквы П. Его основные характеристики – это ширина основания, толщина металла и длина полок. Стандартная длина профиля – от 2 до 12 м. Материал изготовления – черные и цветные металлы. Профили из черного проката называются швеллерами. Маркировка – это ширина основания в сантиметрах и тип, например 5П.

Основные регламентирующие стандарты для изготовления П-образного профиля – ГОСТ 13623-90, ГОСТ 8278-83 и ГОСТ 8240-97.

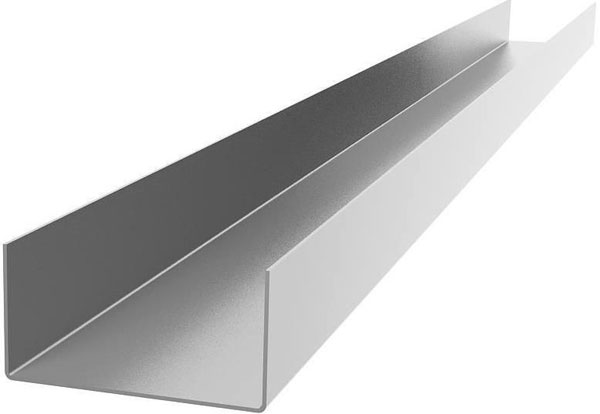

п-образный профиль

Виды п-образного профиля

По способу изготовления профиль П-образный стальной делится на горячекатанный и гнутый. Технологии изготовления швеллера из цветных металлов – это штамповка, литье и профилирование углов.

По конструктивным особенностям классификация следующая:

  • с параллельными гранями (П);
  • с гранями с уклоном (У);
  • специальный (С);
  • легкий (Л);
  • экономичный (Э).

По сортности профили делят на следующие группы:

  • крупносортовой (маркировка выше 100);
  • среднесортовой (от 30 до 90);
  • мелкосортовой (меньше 30).

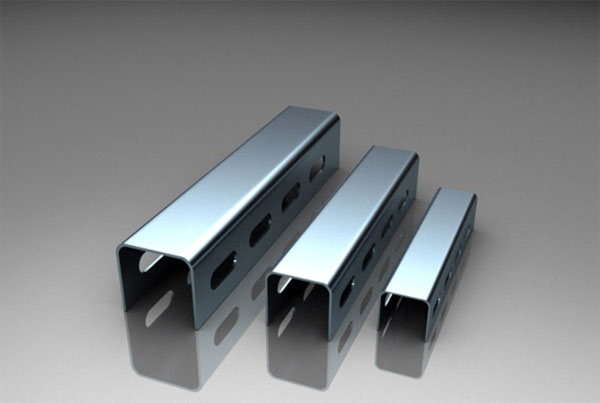

Самый легкий мелкосортовой профиль может быть цельным и перфорированным – с отверстиями для монтажа. Перфорация может быть на основании профиля, по двум бортам и по всем трем сторонам.

п-образный профиль

Где применяется

Сферы применения П-образного профиля:

  • строительство;
  • машиностроение и станкостроение;
  • вагоностроение и судостроение;
  • автомобильная и авиационная промышленность;
  • прокладка коммуникаций;
  • изготовление мебели.

В строительстве крупносортовой швеллер применяют при возведении опорных конструкций, межэтажных и кровельных перекрытий. Среднесортовой идет для монтажа каркасов небольших сооружений – павильонов, складов, ферм, а также пандусов.

Мелкий профиль используют для производства окон, лестниц, дверей и ограждений. Кроме того, алюминиевый профиль – это основной элемент при монтаже гипсокартонных перегородок, вентилируемых фасадов, подвесных потолков, сельскохозяйственных теплиц.

Из легкого алюминиевого перфорированного профиля изготавливают лотки для прокладки инженерных коммуникаций – проводов электроснабжения и сетевых кабелей.

Для изготовления крупных станков, механизмов, железнодорожных вагонов и самолетов применяют среднесортовой специальный профиль из стальных сплавов с цинковым и анодированным покрытием.

В мебельном производстве используют алюминиевый профиль как наиболее легкий. С его помощью создают оригинальные фасады, обрамляют дверцы, столешницы, стеклянные элементы мебели. Перфорированный профиль применяют для стеллажей, металлических шкафов, а также в качестве крепежа для подвесных элементов.
